Projekt Online Dartautomat

für

Darts4Home + Next Dart Experience + Dartboards.Online + Grandart







Als großer Dart Fan mit einem eigenen Löwen Automaten wollte ich auch gern diesen online bringen.

Also wie vereinbart man eine super Mechanik wie es der Löwen Dart hat mit aktuellen Online Features wie es das Granboard hat?

Man kombiniert BEIDES, also baut sein Granboard in den Automaten ein.

Spezial thx to Arnes und allen anderen die an der Idee mitgebastelt haben.



Mittlerweile habe ich ein eigenes Dartgehäuse siehe Bilder

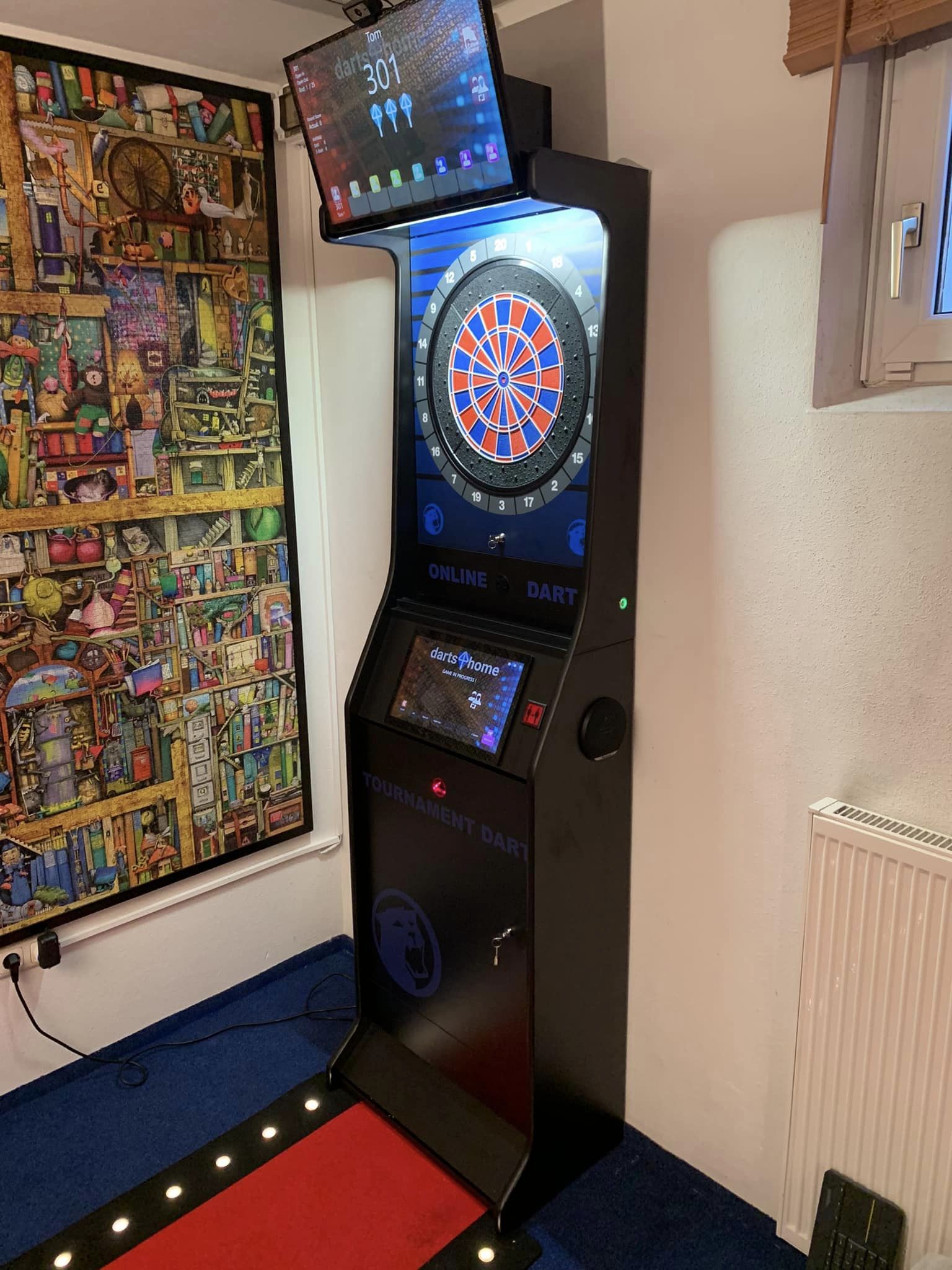

Der Tournament Dart Premium V2

Vorbereitet für Grandart und Darts4Home, NDE Next Dart Experience und Dartboards.online.

LED Beleuchtung

LED Zahlenkranz aus speziellen Led Streifenplatinen (nicht das Ledband) dadurch ist eine geometrisch perfekte Ausleuchtung möglich) auch für Grandart

IR Sensor für D4H und andere Online Games

Piezo Sensoren auch für Grandart

"Löwen" Matrix klappbar

"Löwen" Mechanik und Tür

uvm.

perfekt für Online Dart und Grandart Premium Spieler

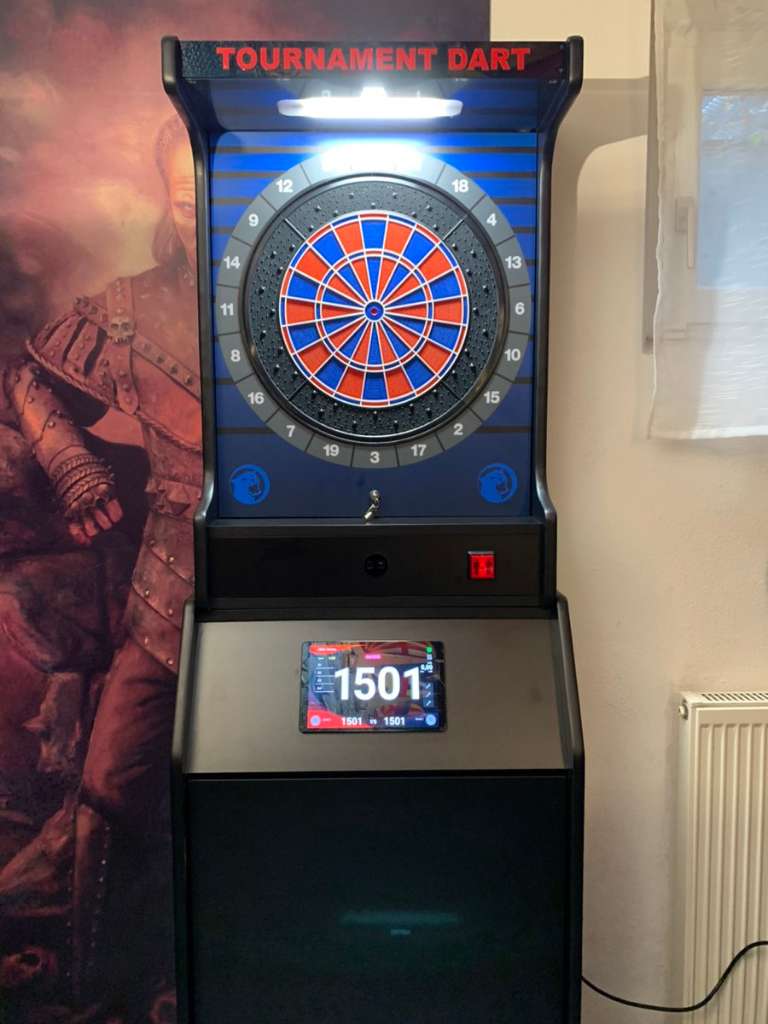

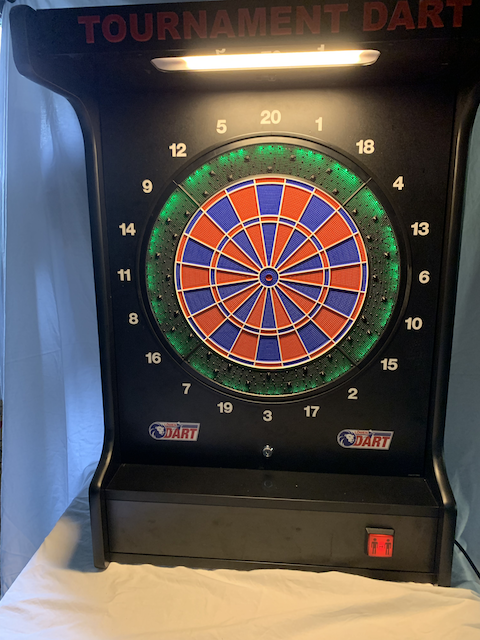

Tournament Dart V2 fertig!

Gehäuse kplt.
Beschriftung oben "Tournament Dart"
Helle LED Leiste zur perfekten Ausleuchtung der Scheibe

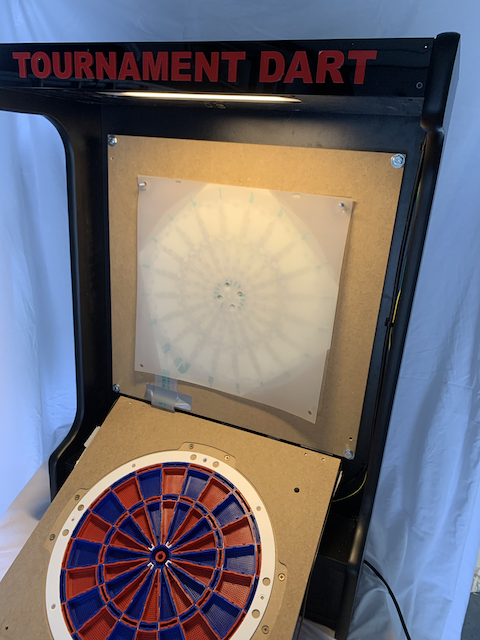

Löwen Scheibe klappbar
Löwen Matrix mit spezieller Industriesilikonmatte
Original Fronttüre in Siebdruck
Schloss

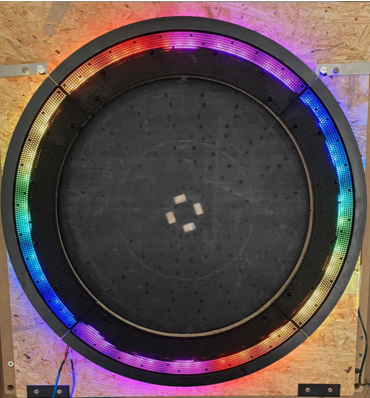

Scheibe mit interaktiver RGB Beleuchtung, eigens angefertigte Streifenplatinen in dne Nullsegmenten
2 Piezo Fehlwurfsensoren
Controller für Dart4Home/Dartboars.Online/Next Dart Experience
und Grandart (mit original CPU)
Seitlicher Umschalter on LED-Zahlenkranz von Grandart seins soll oder von einem der PC Programme)

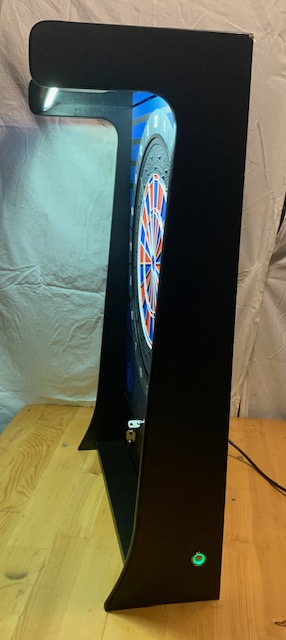

Seitliche beleuchtete Powertaste für die Stromversorgung mit starkem Netzteil dahinter.
Serviceklappe mit integrierter Lichtschranke zur Spielerumschaltung (nicht von Grandart unterstützt)
und Spielerwechseltaste mit LED

1 Netzkabel
1 USB Buchse zur Verbindung mit einem PC für zb Dart4Home

Sockel:
inkl. Fronttür mit Scharnieren und Einlegefach
Zum Betrieb ist dann für Grandart nur noch ein BT-Device wie Tablet/Androidbox/Handy nötig, da hier jeder selbst Vorstellungen hat,
sei es nur Androidbox mit an TV daneben oder mit an Touchscreen, kann da dann jeder einfach das anbringen was er will.
Oder für alle anderen Programme ein WIN PC, dieser kann dann selbst in den Sockel verbaut werden und ein beliebiger
Touch oder Monitor oben oder auf der Schräge des Sockels montiert werden.bei Fragen einfach eine Mail senden.

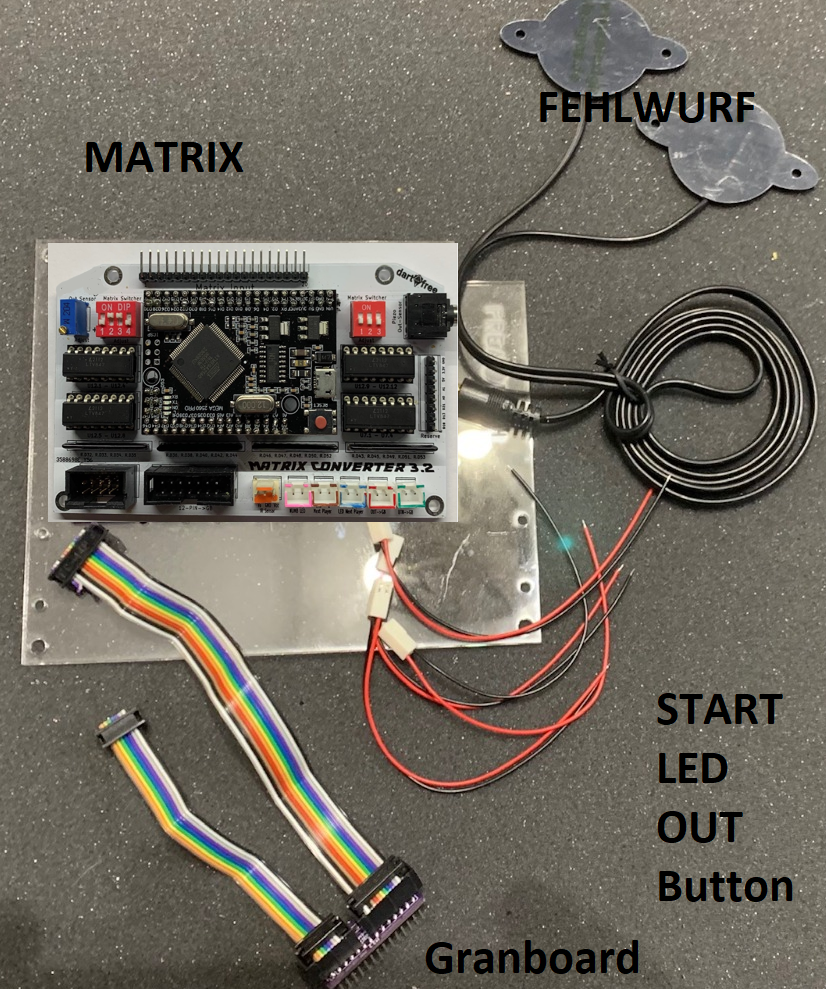

Das Herzstück ist der Controller:



Information:

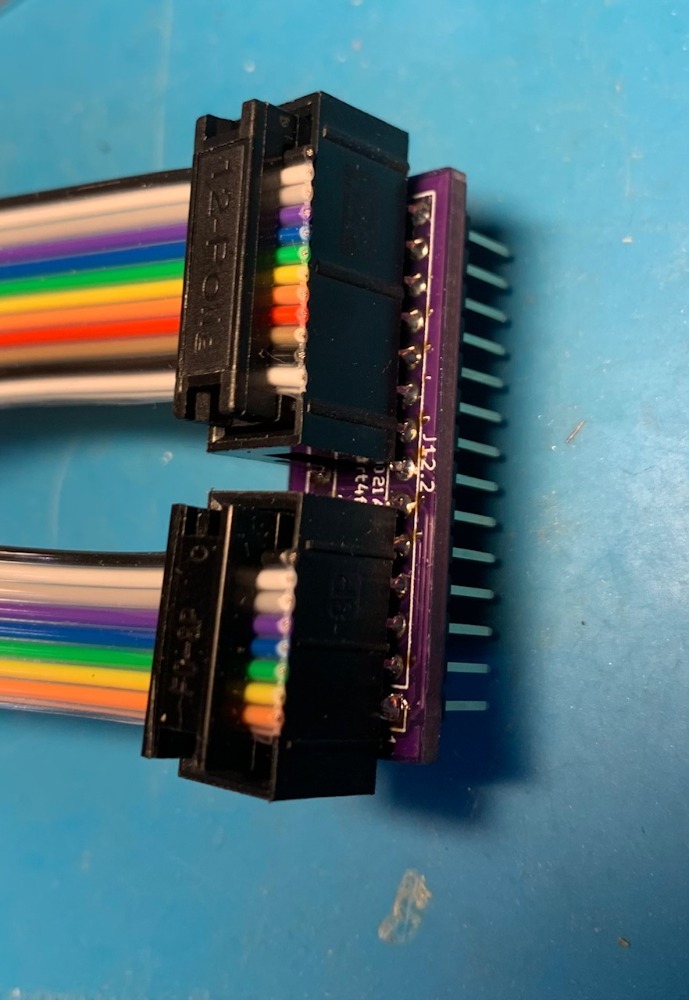

Der Granboard Adapter stellt die Verbindung zwischen Automaten-Matrix und original Granboard Hauptplatine dar.

Du spielst dadurch offiziell auf Granboard132, kannst alle Firmwareupdates machen und bist dadurch zukunftssicher.

Es ist keine Platine die das Granboard nur emuliert, solche könnten jederzeit von der Granboard App deaktiviert werden.

Es werden 2 Fehlwurfsensoren mitgeliefert

Next Player Taster wird unterstützt

Optional: Das original RGB Ledband kann man hinter den Nullsegmenten einbauen, sieht dann so aus. Die Zuleitung muss man halt verlängern.

Die die original Strippe etwas höher ist und stehend montiert wird, muss man entweder etwas vom Holz wegfräsen.





Weitere Vorteile:

Die Konstruktion des Granboards ist sehr einfach und es fehlen dort bei den Matrixeingängen Schutzdioden um ggf. Kurzschlüsse bei defekter Matrix zu vermeiden.

Auf der Adapterplatine befinden sich Widerstände und Schutzdioden, diese schützen die Granboardplatine.

Stuck-Darts:
Wenn doch mal ein Segment verkeilt, zählt Granboard normalerweise diesen Pfeil 3 x und die  Runde ist vorbei.

Wir zählen einen Pfeil erst wenn der Matrixkontakt wieder geöffnet wird.

In der Praxis zieht man den Pfeil raus und er wird 1 x gezählt und man hat noch 2 weitere zur Verfügung.

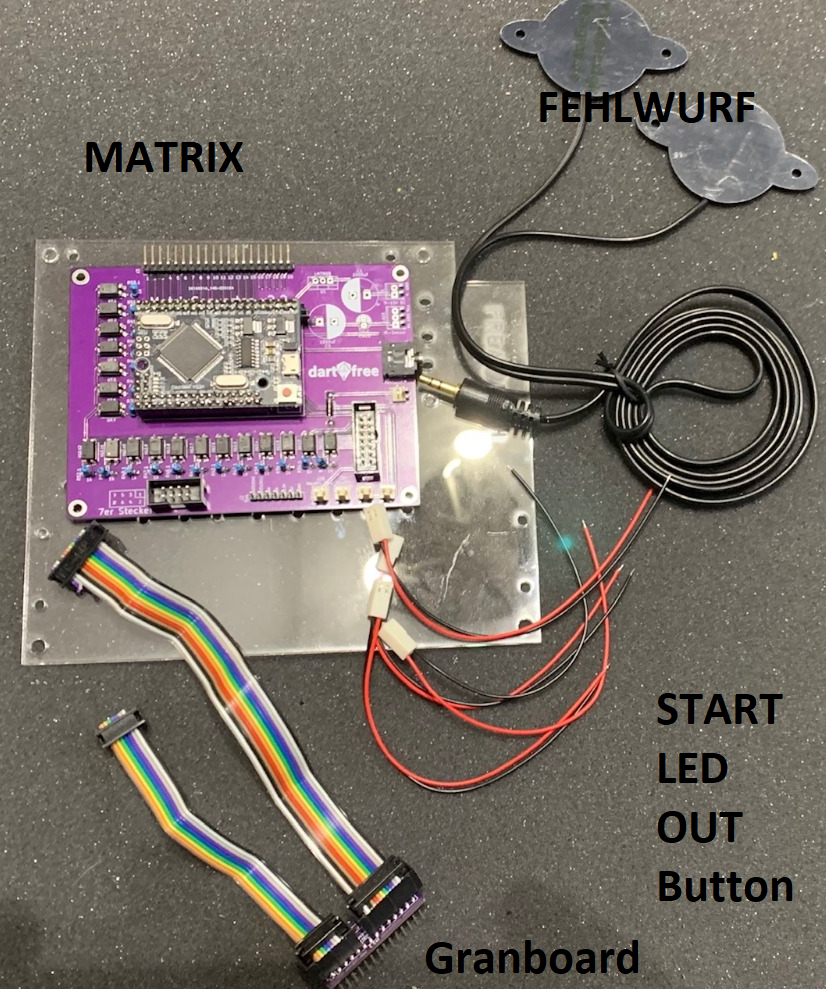

 Das Set besteht aus:

1 x Platine auf Grundplatte inkl. Befestigung für die GB Platine






 1 x Verbindungskabelsatz zum Granboard Matrix Eingang



 1 x Verbindungskabelsatz zu den Eingängen/Ausgängen, alles steckbar.

 2 x Piezo-Fehlwurf-Sensoren



benötigtes Zubehör:

 Original Granboard 132  + USB Kabel + Netzteil

 Micro USB Kabel Typ  B zur Versorgung der Adapterplatine

 ein wirklich GUTES Netzteil.

Wir haben einige getestet und die Netzteile von ANKER für sehr geeignet empfunden:

 https://www.amazon.de/gp/product/B00VUGOSWY/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1

oder

https://www.amazon.de/gp/product/B00WLI5E3M/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1

Bei schlechten China Netzteilen kann es zu undefinierten Verhalten wie Selbstzählung von Punkten kommen, verrückt, bis wir das raushatten.
Das  GB ist einfach sehr schwach designed.

Taster „Next Player“ sollte ja im Dart vorhanden sein

diverse Kabelmeterware für Taster und Piezosensor

Lötkolben, Isolierband, Werkzeuge,…. was man so braucht zum Rumbasteln :-)



Einbauanleitung hier klicken!



Wichtig:
Sämtliche Bauteile werden vor Versand getestet (am Teststand)

Keine Garantie auf Schäden durch falschen Einbau oder Folgeschäden.
Auf das Produkt selbst gibt es daher keine Garantie oder Gewährleistung.

Der Garantieanspruch bei Grandarts erlischt, da man an deren Platine was anlötet.


Der Einbau erfordert Geschick und Erfahrung in der Elektrik und Lötkenntnisse (siehe Schaltbild)

Bei Fragen gibt es eine Discord Gruppe und ich helfe gerne, kann aber ggf. nur die Platine erneut im Haus testen, falls beim Einbau was beschädigt wurde.

Hierzu sind Portokosten zu ersetzen und ggf. Bauteile.



Also wer ein geschickter Bastler ist sollte damit kein Problem haben.

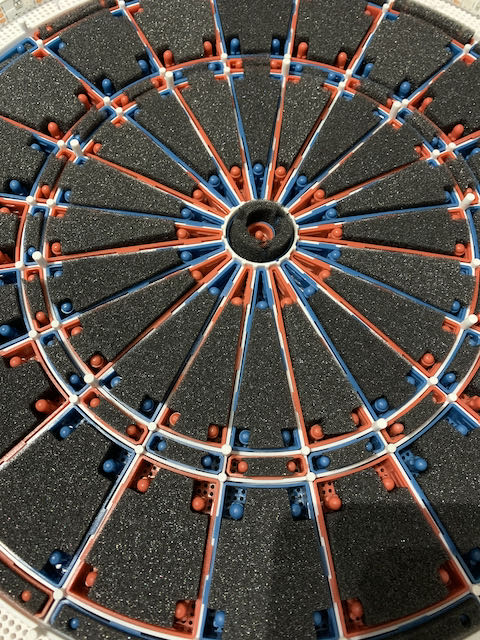

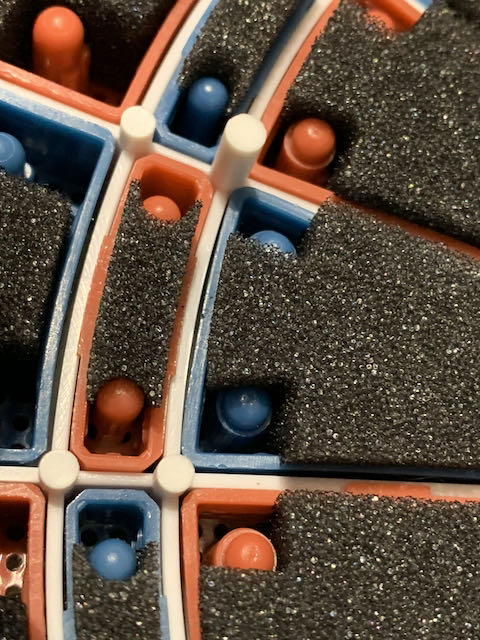

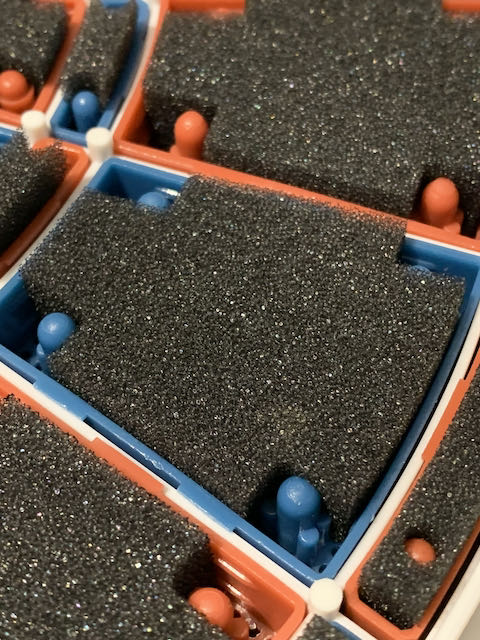

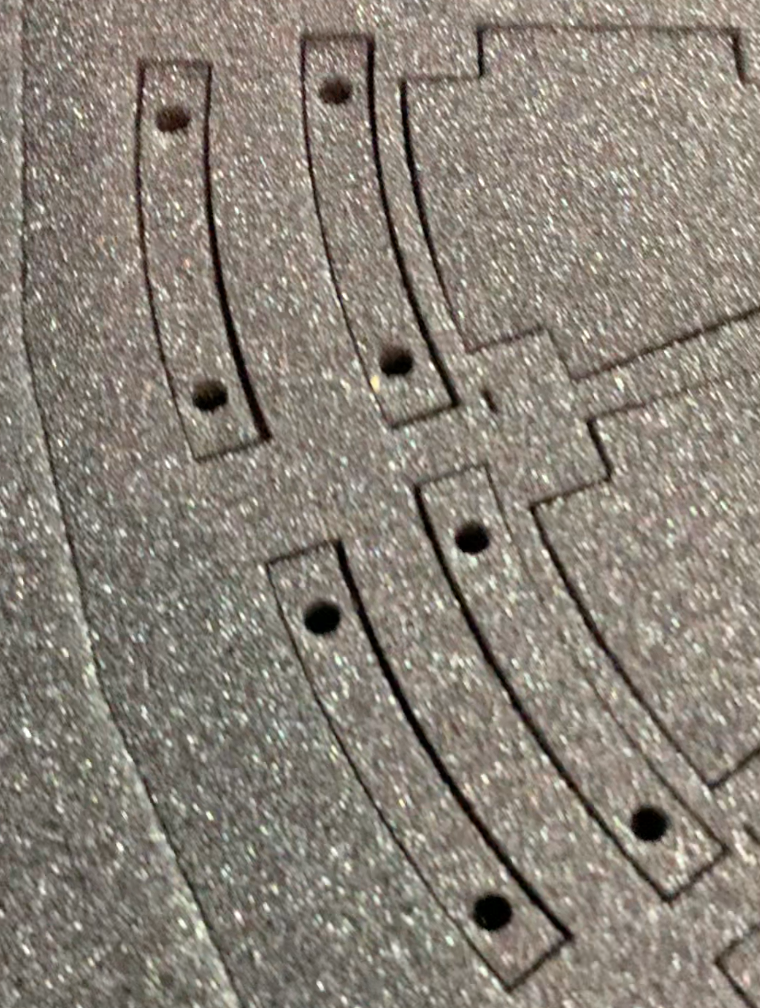

Schalldämmung für das Granboard 132

Alle Segmente und der Aussenring
